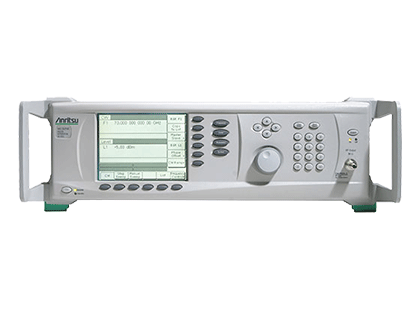

MG3690C 系列 模拟信号源:

MG3690C 系列宽频信号发生器在独立同轴输出中涵盖的音频、HF、VHF、UHF、RF 和微波频率范围是从 0.1 Hz 到 70 GHz,若使用外接增效器,该频率将达到 500 GHz 或其以上。此外,它很容易通过前面板直接操作或通过GPIB或以太网远程控制。 因此,MG3690C 系列是符合射频和微波要求的理想信号源,其可配置性极高,能够满足从最简单到高性能应用的所有需求。

MG3690C 可提供三种水平的同类最佳 SSB 相噪性能;标准、超低相噪(选件 3)和高级相噪(选件 3X),同时能够对从最简单到最复杂的信号模拟进行全面调制。 对于 IQ 调制而言,借助 IF 输入选项可轻松地对外接 IQ 调制信号进行上行变频。


● 业界最佳宽频率覆盖

● 业界最佳相噪

● 业界最佳脉冲调制

● 切换速度快

● 全面模拟调制

● 高输出功率

● 高度可配置性

● 高度可靠性

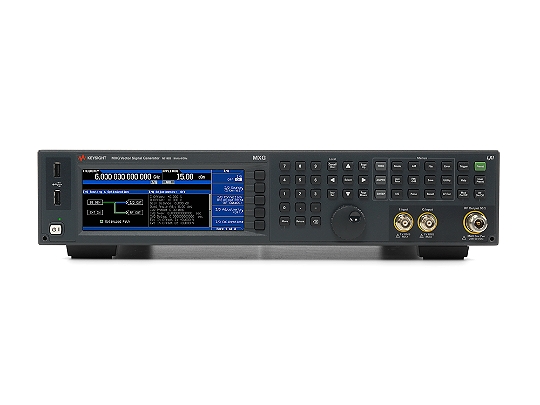

N5182B MXG系列 矢量信号源:
频率 9 kHz 至 6 GHz
1 GHz 时的输出功率 -144 dBm 至 +26 dBm
1 GHz 时,20 kHz 频偏处的相位噪声 -146 dBc/Hz
频率转换 ≤ 800 µs
1 GHz 时的谐波 <-35 dBc
IQ 内部/外部调制带宽 160 MHz 至 200 MHz
1 GHz 时的非谐波 -96 dBc
扫描模式
  • 列表
  • 步进
基带发生器模式 波形回放和实时
软件——通用
  • 模拟 I/Q 输入
  • I/Q 波形
  • 多音,NPR
  • 噪声(AWGN)
  • 相位噪声减损
  • 脉冲
  • 脉冲串发生器
  • AM, FM, PM
  • ASK
  • FSK, MSK
  • MATLAB
  • PSK
  • QAM
软件——蜂窝/无线连通性
  • 蓝牙
  • 1xEV-DO
  • 802.11 WLAN
  • 802.16 WiMAX
  • EDGE Evolution
  • GPRS/EGPRS
  • GSM/EDGE
  • HSPA, HSPA+
  • LTE
  • NADC, PDC
  • PHS, DECT
  • TD-SCDMA
  • TETRA, APCO
  • W-CDMA
  • cdma2000
  • cdmaOne
软件——音频/视频广播
  • 调幅立体声,RDS/RBDS
  • ATSC, ATSC-M/H
  • CMMB
  • DAB, DAB+, DMB-Audio
  • DOCSIS DS
  • DTMB
  • DVB-C/S/S2
  • DVB-T/H/T2
  • ISDB-T/TSB/TB/Tmm
  • J.83 Annex A/B/C
  • T-DMB
软件——检测/定位/跟踪/导航
  • 伽利略
  • GNSS 波形
  • GLONASS
  • GPS
波形回放存储器 1024 Msa
1 GHz 时的频率调制最大偏移 4 MHz
100 kHz 频偏时的频率调制率 直流至 7 MHz
普通模式下的相位调制最大偏移 0.5 rad 至 8 rad
高带宽模式下的相位调制最大偏移 0.05 rad 至 0.8 rad
幅度调制最大深度 100%
幅度调制率

0 至 50 kHz

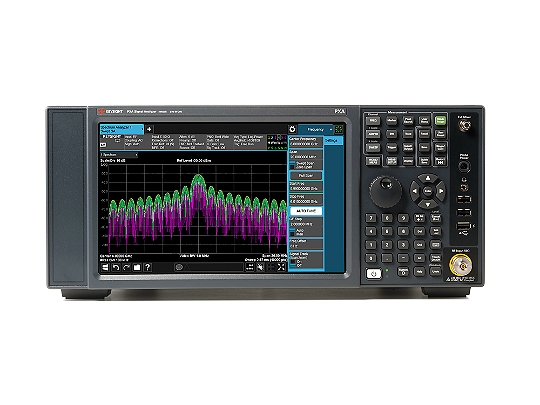

N9030B PXA系列 矢量信号分析仪:


频率选件 3.6、8.4、13.6、26.5、43、44、50 GHz,使用混频器可达 1.1 THz
最大分析带宽 510 MHz
带宽选件 25 standard, 40, 85, 125, 160, 255, 510 MHz
最大实时带宽 510 MHz
实时带宽选件 85, 160, 255, 510 MHz
1 GHz 时的 DANL -174 dBm
1 GHz 时,10 kHz 频偏处的相位噪声 -136 dBc/Hz
1 GHz 时,30 kHz 频偏处的相位噪声 -136 dBc/Hz
1 GHz 时,1 MHz 频偏处的相位噪声 -146 dBc/Hz
总体幅度精度 ±0.19 dB
三阶截获(TOI),1 GHz 时 +22 dBm
1 GHz 时的最大三阶动态范围 118 dB
应用——通用
  • 89600 VSA 软件
  • 模拟解调
  • 噪声系数
  • 相位噪声
  • 脉冲
  • 实时频谱分析
  • MATLAB
应用——蜂窝
  • GSM/EDGE
  • LTE/LTE-Advanced
  • NB-IoT
  • W-CDMA/HSPA/HSPA+
应用——无线连通性
  • Bluetooth® (BR/EDR/LE4.2/5.0)
  • Short Range Communications (ZigBee, Z-Wave)
  • WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
应用——数字视频
性能水平 ◆◆◆◆◆◇
标准衰减器衰减范围 70 dB
标准衰减器步进 2 dB
100% 截获概率的最短信号持续时间 3.57 µs
信掩比 > 60 dB 时的可检测信号持续时间 3.33 ns
无杂散动态范围 75 dBc
多域带宽 255 MHz
显示视图
  • 密度
  • 频谱图
  • 密度频谱图
  • PvT(功率随时间的变化)频谱
  • PvT(功率随时间的变化)
触发
  • FMT(频率模板触发)
  • TQT(时间限定触发)
  • 电平
  • 射频猝发
  • 线路
  • 外置
  • 周期
  • Density
  • Density Spectrogram
  • PvT (Power vs Time)
  • PvT (Power vs Time) Spectrogram
  • Spectrogram
使用频率模板触发的应用软件
  • 89600 VSA 软件
  • 实时频谱分析仪
  • Pulse Measurement Application
2 GHz 时的 DANL,不配备前置放大器 -155 dBm/Hz
10 GHz 时的 DANL,不配备前置放大器 -157 dBm/Hz

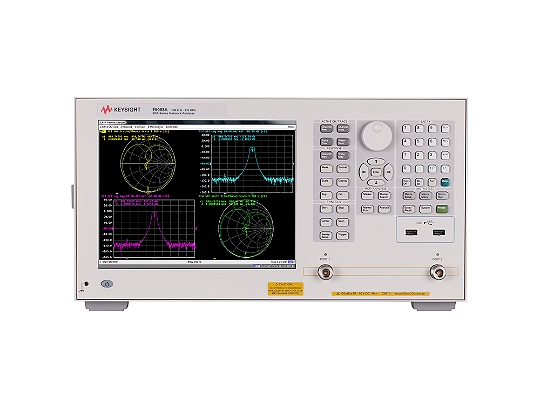

E5063A ENA系列 网络分析仪:
最大频率 18 GHz
动态范围 117 dB
输出功率 0 dBm
轨迹噪声 0.015 dBrms
内置端口数量 2 端口
本底噪声 -127 dBm
扫描速度最高可达 201 个点 9 ms
应用
  • S 参数
  • 回波损耗
  • 时域
  • 插入损耗/增益
元器件
  • 天线
  • 印刷电路板(PCB)
  • 滤波器
