MP2100A/B MP2110简介:

● 多合一内置 4 通道 BERT 和采样示波器

● 误码率 (BER) 4 通道同步测量

● 高质量波形 PPG (1 ps rms 抖动)

● 高输入灵敏度 (10 mVp-p 最低输入灵敏度)

● 高速眼图模板测试,最高 150 k 样本/秒,带眼图分析

● 支持差分信号BER测量、眼图模板测试和眼图分析

● 多达六种贝赛尔滤波器可供选择,提供全功能应用支持

● 设计紧凑小巧 (深 18 cm) 的光学模块评估测试仪

● 一台实现同步误码率(BER)、眼图、眼图模板和抖动测量

● 支持 WDP (波形色散损耗) 测量

● 支持在加重和均衡情况下的最优的采样计算来测试眼图

● 模拟波形的同步眼图模式、眼图模板和抖动测量

描述

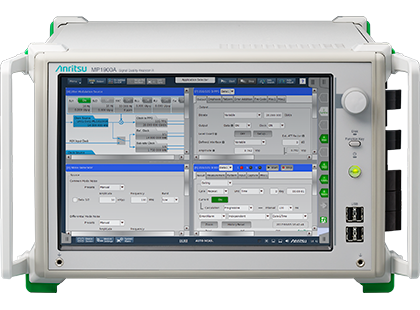

MP1800A MP1900简介:

为了满足在智能手机和移动终端普及下迅速膨胀的数据流量,数据中心网络接口正转向成为更快的200 GbE和400 GbE标准。通信设备互连不但已开始采用支持速度更快且高达16 Gbit/s的PCI Express Gen4,也开始采用了多通道技术。 安立的信号质量分析仪-R MP1900A系列是一款具备8个模块插槽的高性能BERT,通过包括32 Gbit/s多通道PPG、ED及抖动/噪声发生器等扩展测量应用,从而支持更快速度设备以进行信号完整性分析。除了针对宽带网络接口的物理层测量功能外,一体化的MP1900A还支持了PCI Express总线等接口的测量。


● 传输容量最大512 Gbit/s,一个主框架最多可扩展至16ch(配备8个32 Gbit/s 2ch PPG插槽)

● 一体化支持高速网络、PCIe等总线接口或双向测试

● 新宽带32 Gbit/s SI PPG/ED(MU195020A/MU195040A)

-- 比特率2.4 Gbit/s到32.1 Gbit/s

-- 支持NRZ/PAM4

-- 10阶加重

-- 多频段CTLE(8 Gbit/s、16 Gbit/s、28 Gbit/s带宽)

-- 随机抖动的内部抖动输出低至115 fs rms(典型值)

-- 高灵敏度的数据输入,典型值达15 mV(眼高)

-- 可选1ch/2ch

● PCI Express链路训练、LTSSM分析(使用MU195020A/MU195040A/MX183000A-PL021)

● 增加抖动和测量抖动容限功能(SJ/RJ/BUJ/SSC,使用MU181500B/MX183000A-PL001)

● 电压噪声增加功能(普通、差动式、白噪声,使用MU195020A/MU195050A)

描述

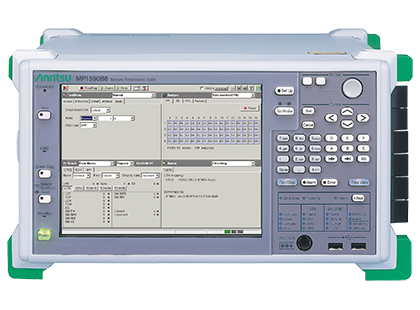

MP1590简介:

网络性能分析仪 MP1590B8 支持传统的 SDH/SONET,PDH/DSn 和 OTN 设备和抖动测试。MP1590B8 可同时支持各种测试应用,如 SDH/SONET,OTN,抖动和以太网测试。

● 多通道同时测试; SDH/SONET,PDH/DSn,OTN,10GbE抖动性能综合测试仪表

● 一台主机可支持 1.5 Mbps~10.7 Gbps 所有测试接口

● 支持包括OTU-1 (2.66 Gbps) 和OTU-2 (10.71 Gbps) 速率的ITU-T G.709 OTN测试

● 支持符合泊松分布的误码插入功能,可正确评价设备的FEC误码纠错功能

● 支持联系级联和任意级联映射

● 支持 SDH 和 SONET 成帧测试和“非成帧”测试

● 支持 SDH/SONET 开销设置和监测

● 支持符合 ITU-T G.821/G.826/G.828/G.829,M.2100/M.2101/M.2110/M.2120 和 GR-820 的误码分析测试

● 支持符合相关 ITU-T 标准的 SONET (OC-1~OC-192),SDH (STM-0~STM-64) 和 OTN (OTU1 和 OTU2)的抖动产生与测量

● 支持SONET (OC-1~OC-192),SDH (STM-0~STM-64),OTN (OTU1 和 OTU2) 所有光信号质量测试

● 支持 DS1/DS3,E1/2/3/4,STS-1/3/192,STM-0/1/64 和 OTU2 所有电信号质量测试

● 所有 SDH/SONET,PDH/DSn 和 OTN 速率支持通过模式

● 提供1/16时钟同步或帧同步输出信号,可用于触发外部的采样示波器

描述

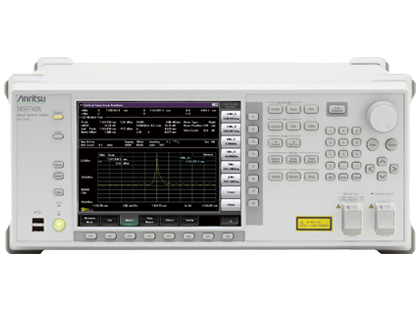

MS9740A 简介:

MS9740A是安立推出的新的台式光谱分析仪。在过去长期以来在研发领域广泛使用的MS9710C/MS9780A的大动态范围、高分辨率等为首的高性能的光学基本性能基础上、进一步改进性能,实现了在光有源器件生产线上所强烈要求的高速测试功能。从波形扫描到波形解析以及向外部控制设备的数据传送,实现了最短0.2秒以下的整体测试速度。与以前的型号相比,测试速度为原来的5倍,即同样测试只需以前的1/5的时间。


对于光有源器件的厂家来讲、削减以光收发模块为首的器件生产成本是个重要课题。针对器件测试所需的测试仪表,期望能实现高效率的评价测试从而缩短测试时间。


MS9740A 光谱分析仪、大幅缩短从波形扫描到向外部控制设备的数据传送的整体测试时间,并简化解析步骤,具有很好的性价比,将对生产效率的改善作出贡献。


● 0.2秒以下/5nm的测试速度、缩短对光有源器件解析的时间。

● 配备专门针对光有源器件评价用的应用软件。

● 非常好的性价比

● 60dB以下的动态范围性能 (距离峰值波长0.4nm的地方)

● 30pm的最小分辨率带宽

● 一台对应SM光纤、MM光纤

描述

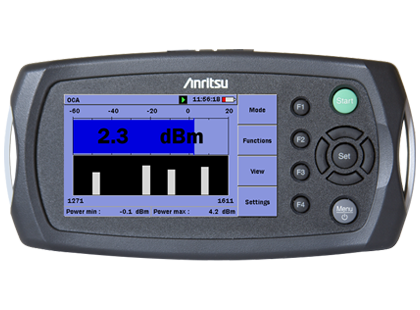

MT9090A 简介:

网络测试仪 MT9090A 是一款针对现场测试推出的便携式多功能用表,采用模块化结构,可以支持光纤线路、CWDM 以及千兆以太网的测试。

● 模块化的平台可以确保最大化的投资收益

● 多种模块可选

--光纤故障定位 - 针对 PON 网络和短光纤测试而设计的一款OTDR,主要用来进行光纤基站、室内布线、PON 引入线测试等领域的光纤测试。

-- 光通道分析仪 - CWDW 接入网络维护、安装工程师需要配置的理想工具。

-- 以太网测试模块-安装、维护和故障分析的综合以太网测试方案,支持 10/100/1000 M速率。

● 光通道分析模块 MU909020A

光通道分析仪模块是一个现场测试模块,主要设计用来测量和监视 18个 CWDM 信道的功率和波长。它可以替代目前用来测试 CWDM 的高成本的光谱仪,在每一种环境里都能够提供快速、可靠的测量。由于其体积小、重量轻、坚固耐用,已成为 CWDW 接入网络维护、安装工程师需要配置的理性的工具。

-- CWDM 网络安装、维护、问题分析等测试专用的工具

-- 快速、精确的显示所有 CWDM 信道情况以及信道随时间漂移的情况

-- 完全兼容 ITU-T G.695 和 G.694.2 标准

-- 可以预存或用户定义的门限值进行方便的通过/不通过测试

-- 在测量单个信道功率的同时,可以测量整个信号的功率

-- 快速的启动时间、预热时间和长的电池供电时间,可以对 CWDM 网络进行快速的现场测试分析

● 千兆以太网模块 MU909060A

以太网测试模块,该模块具备方便的带宽验证、连接测试和服务验证能力。体积小、重量轻,同时配置有大屏幕的显示器,非常适合以太网维护的工程师使用。通过图表和不同的颜色显示,用户可以非常理解测试结果。图形化的用户接口使得仪表的配置和仪表的操作成为一项非常简单的任务。

-- 多功能、多用途的千兆以太网测试方案

-- 安装、维护和故障分析的综合以太网测试方案

-- Ping 测试功能电缆诊断功能

-- RFC 2544 测试功能

-- 测试结果可以生成 PDF 报告文档
